Чашечная опалубка системы «cup-lock» широко применяется в монолитном строительстве как опорная система при возведении многоэтажных перекрытий. Она предназначена для поддержки опалубочных элементов при заливке монолитных железобетонных конструкций, включая горизонтальные и наклонные поверхности, что делает ее незаменимой при строительстве зданий, мостов и тоннелей.
Необходимая высота конструкции достигается путем соединения вертикальных стоек с горизонтальными ригелями через специальные замки-чашки. Эти уникальные замки, при фиксации, гарантируют высокую точность позиционирования и исключительную жесткость всей собранной системы.
Система чашечных лесов кап-лок выделяется своей надежностью и прочностью. Простота и надежность замкового соединения позволяют осуществлять быстрый и легкий монтаж всего лишь с помощью молотка, исключая необходимость в использовании диагональных элементов. Отсутствие болтовых соединений и мелких деталей минимизирует риск их потери.
Точная настройка высоты объемных стоек обеспечивается регулируемыми опорами и унивилками.
Система "Cup-Lock" эффективно используется как для опалубки перекрытий, так и в качестве фасадных строительных лесов.
Технические характеристики:
|
Макс. высота заливаемого перекрытия, м |
40 |
|

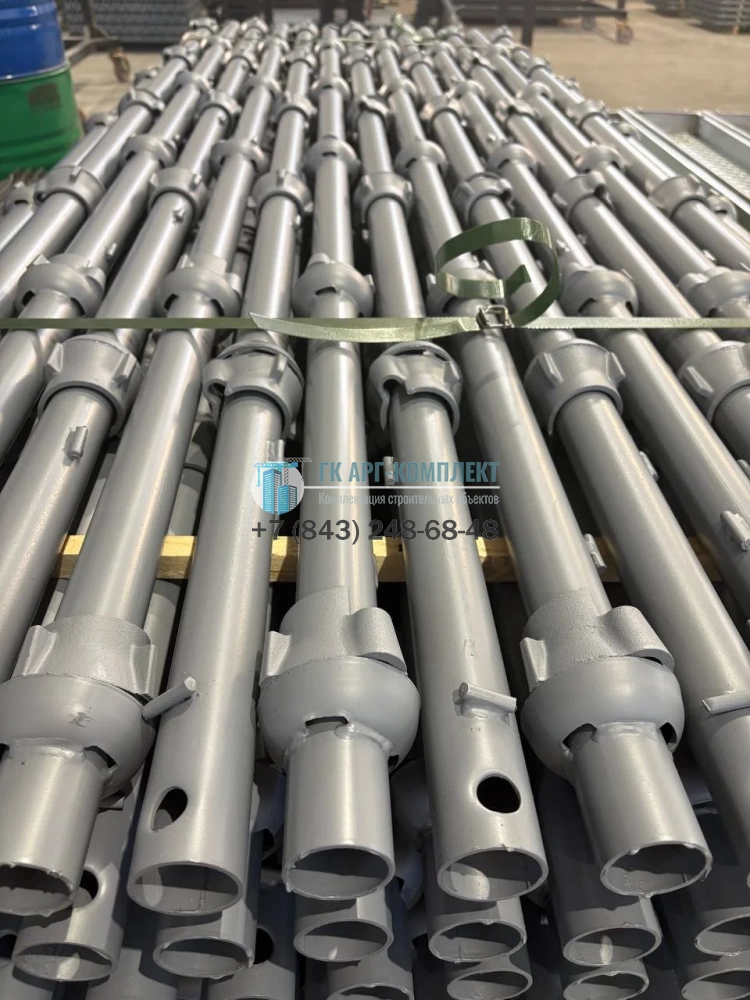

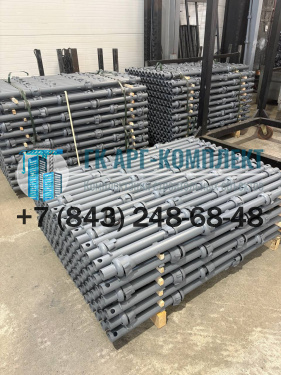

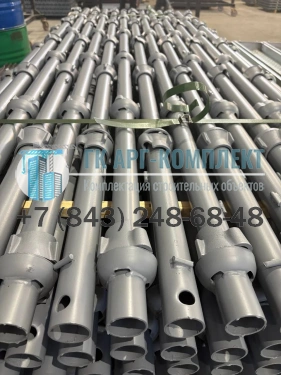

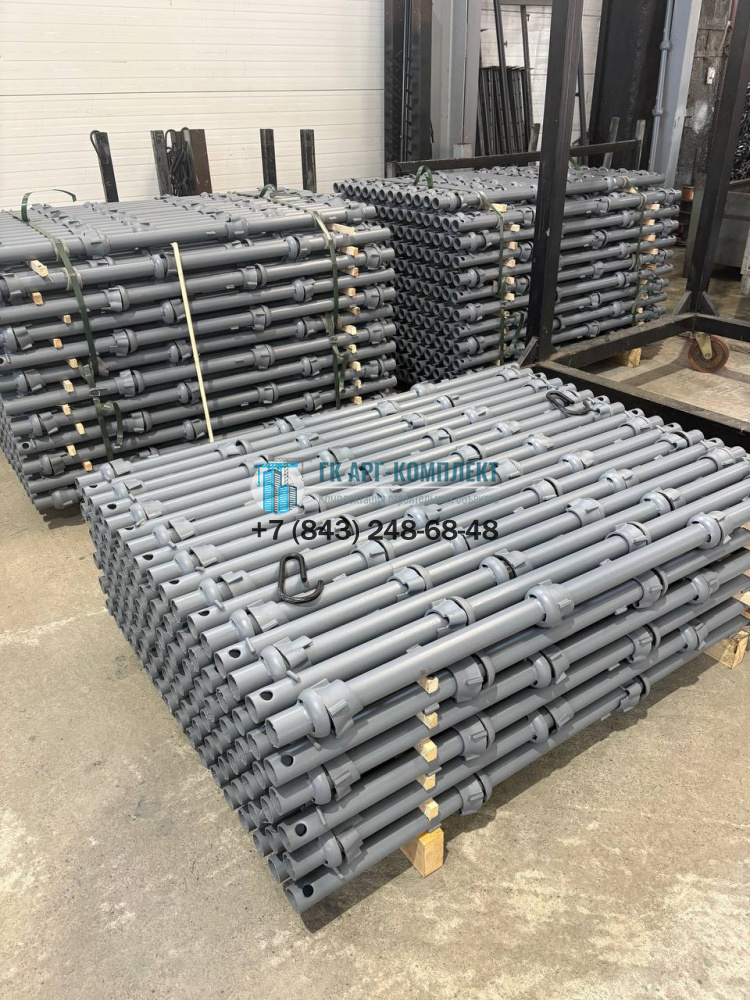

Высота вертикальных чашечных стоек, м |
0,50; 1,00; 1,50; 2,00; 2,50; 3,00 |
|
Шаг чашек для установки горизонтальных ригелей по высоте, м |
0,50 / 1,00
|
|

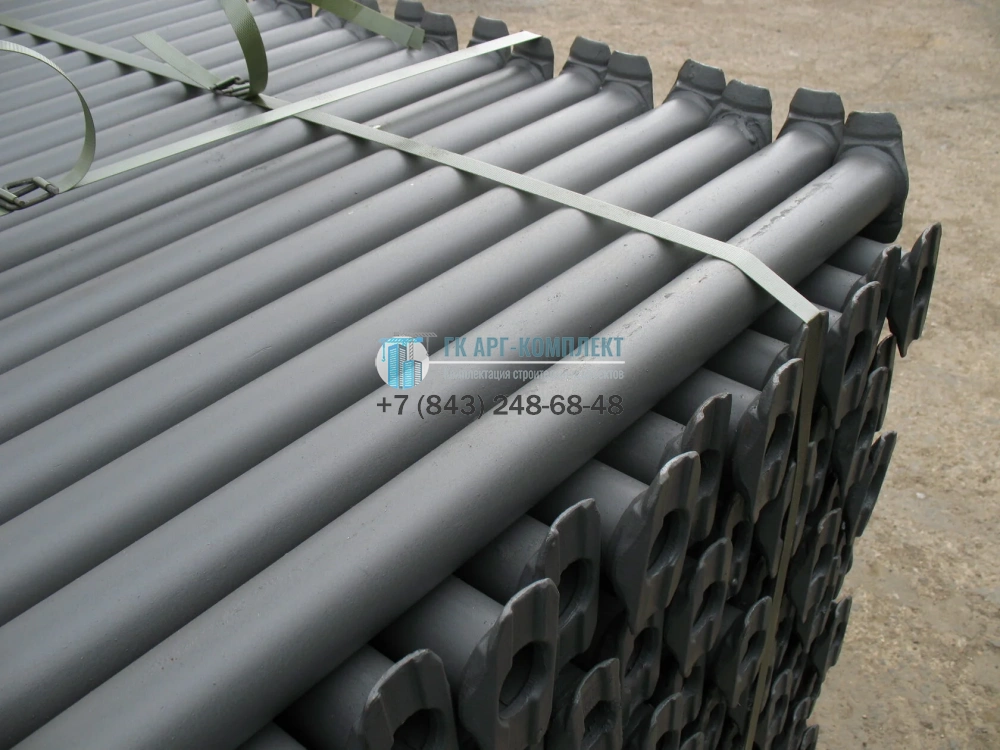

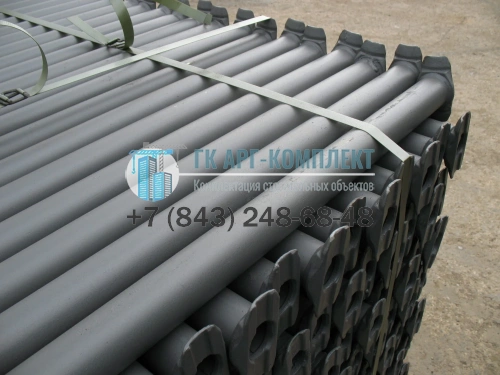

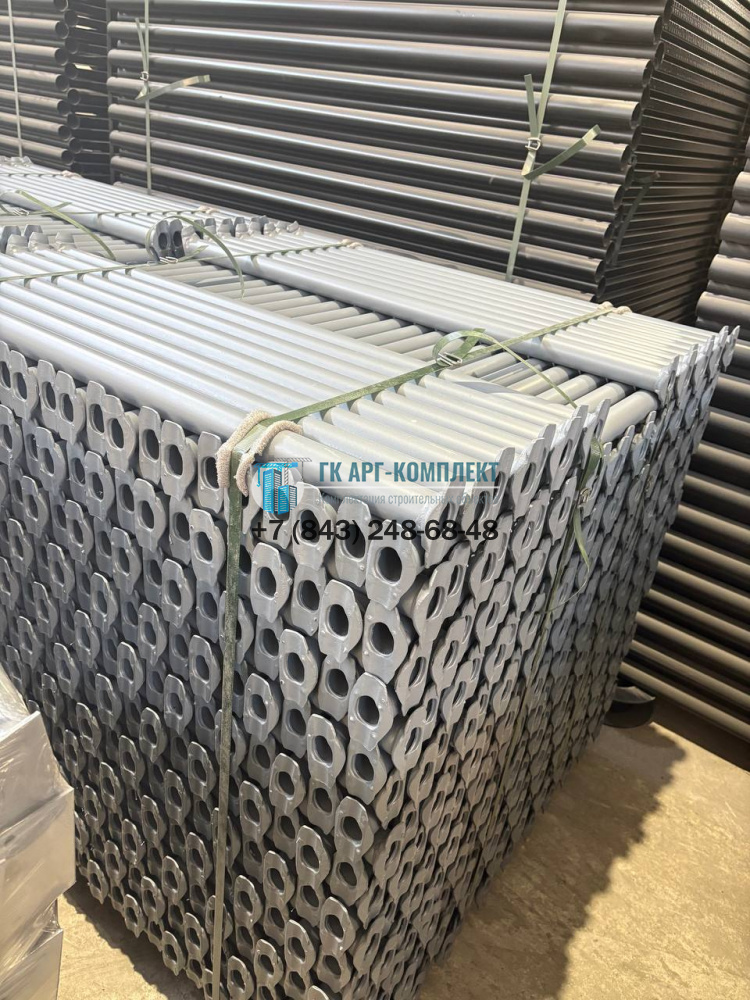

Длина горизонтальных ригелей, м |
0,50; 0,75; 1,00; 1,25; 1,50; 1,75: 2,00; 2,50, 3,00 |
|
Максимальная нагрузка на одну стойку, кН |
60 |
|
Максимальная нагрузка на одну опору, кН |
80 |
|
Стойка / ригель, мм (Труба стальная) |
Ø48,0х3,0 (ГОСТ 3262-75) |
|
Унивилка, Опора, Вставка, мм (Труба стальная) |
Ø38,0х4,0 (ГОСТ 3262-75) |
| Способ крепления | чашечный замок |
Система соответствует климатическому исполнению "У" по ГОСТ 15150-69, выдерживая нижние температурные пределы до -40°C.

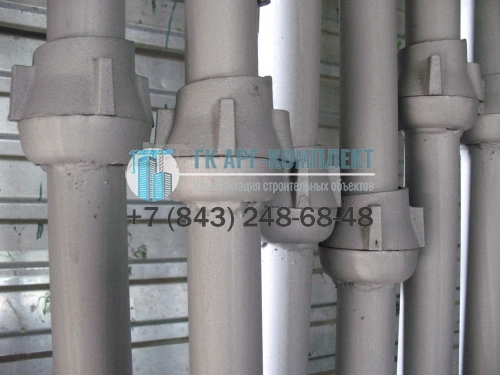

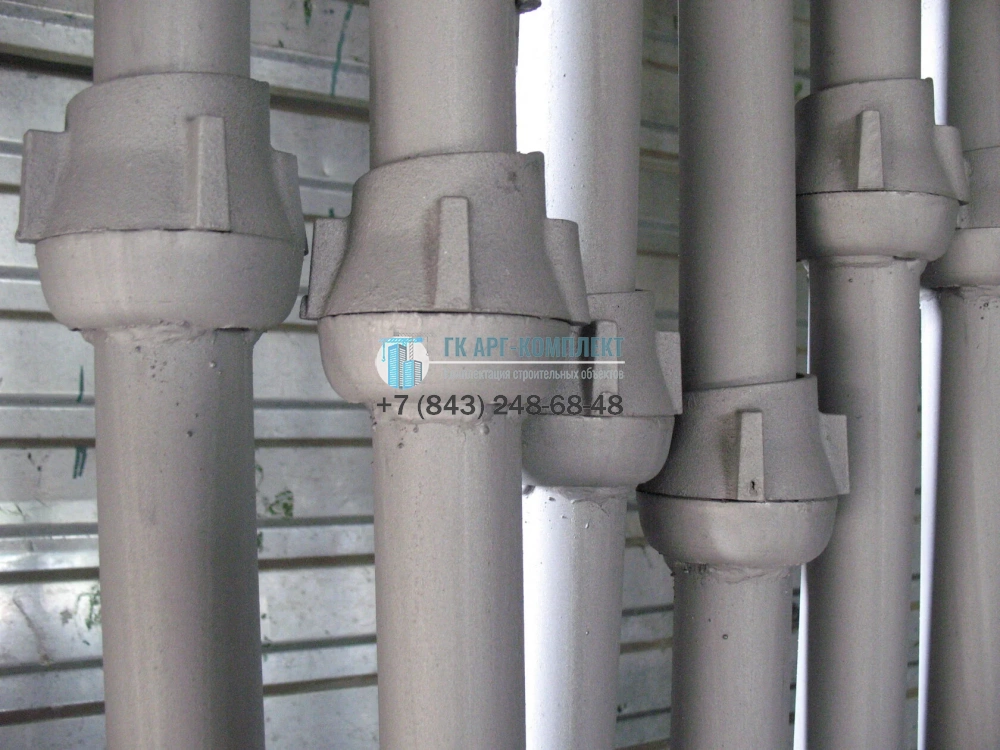

Опалубка Cup lock представляет собой пространственную конструкцию, основу которой составляют стальные трубчатые стойки, формирующие каркас. Горизонтальные перекладины (ригели) соединяются с помощью чашечных креплений. Сами "чашки" изготовлены из сплава чугуна и стали. Эти крепления не требуют дополнительных фиксирующих элементов, обеспечивая высокую точность соединения и прочность системы.
Ключевые преимущества опалубочной системы "Cup lock":
Чашечные леса кап-лок – это оптимальное решение для опалубки перекрытий, фасадных работ и других строительных задач. К их достоинствам также относятся относительно небольшой вес, удобство хранения и транспортировки, а также высокая допустимая нагрузка.
При выполнении фасадных работ высота сборки таких лесов может достигать 80 метров.
Компания ООО ГК "АРГ-КОМПЛЕКТ" предлагает своим клиентам опалубку "кап-лок" с максимальной высотой заливаемого перекрытия до 20 метров, высотой стоек до 3,0 м и длиной ригелей до 2,5 м.
Купить чашечные леса "cup-lock" по выгодным ценам можно в компании ООО ГК "АРГ-КОМПЛЕКТ".
