Максимальная высота до перекрытия - 18м.
Высота рам - 1,20; 1,50; 1,80; 2,00м
Ширина рам - 1,5м
Шаг установки рам - 1,50; 2,00; 2,40; 2,50м.
Вы можете оставить заявку на данный товар и наш менеджер обязательно с вами свяжется

Рамная опалубка перекрытий Table Form применяется как опорные элементы опалубки перекрытий в монолитном строительстве при больших высотах для поддержания элементов опалубки при бетонировании монолитных железобетонных конструкций, при строительстве зданий, мостов и туннелей. Данная конструкция может быть использована в различных целях: опорный элемент опалубки, лестничная башня, опорная тура.

Система рамной опалубки представляет комбинацию из основных рам, соединенных между собой диагональными связями флажковыми фиксаторами.

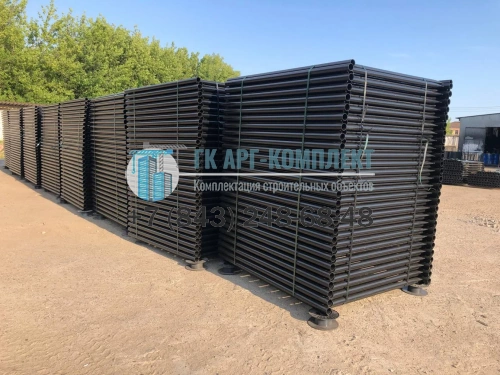

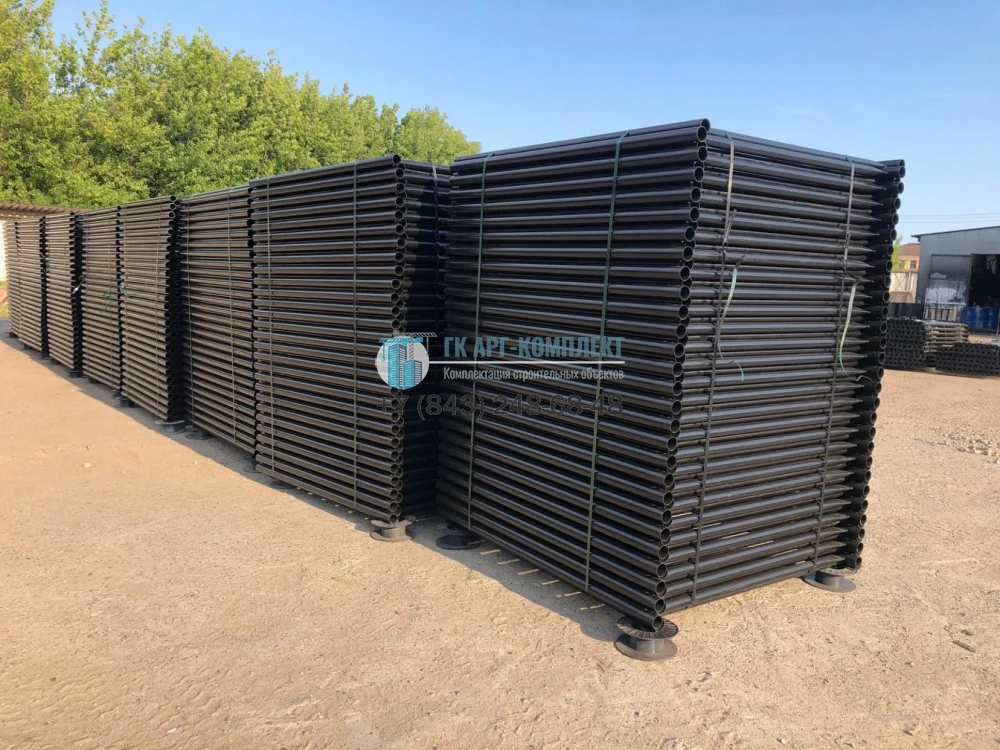

Рамная опалубка перекрытий состоит из набора Н-образных рам, скрепленных попарно стойками. При монтаже рамы устанавливаются друг на друга и закрепляются ригелями. Для упрочнения конструкции рамная опалубка перекрытий может быть дополнена опорными балками.

Такая опалубочная система позволяет создавать перекрытия любой сложности и работать практически на любых высотах. Опалубка мобильна, может быть быстро и легко переставлена на новую захватку. Кроме того, она отличается большей надежностью, чем конструкция на телескопических стойках. Клиновый узел жестко удерживает ригель и стойку, что не только облегчает установку на вертикаль, но и позволяет конструкции выдерживать существенные нагрузки. По сравнению с телескопической рамная опалубка рассчитана на гораздо больший вес – до 2700 кг в безопасном режиме.

Технические характеристики:

Максимальная высота до перекрытия, м

18

Высота рам, м

1,20; 1,50; 1,80; 2,00

Ширина рам, м

1,5

Шаг установки рам, м

1,50; 2,00; 2,40; 2,50

Допускаемая нагрузка на вертикаль по условию смятия торцевой поверхности, кгс.

5000

Допустимая нагрузка на опору регулируемую, кгс                                  8000
Вертикальные элементы рамы, мм               Ø60,0х3,0 (ГОСТ 3262-75)
Горизонтальные элементы рамы, мм               Ø48,0х3,0 (ГОСТ 3262-75)
Связи, мм               Ø34,0х2,8 (ГОСТ 3262-75)

Климатическое исполнение У по ГОСТ 15150-69 при ограничении нижнего предела температуры до - 40°С

Основное предназначение Рамной опалубки перекрытий Table Form это поддержка горизонтальных щитов опалубки при бетонировании межэтажных монолитных перекрытий при высоких нагрузках и больших высотах. Комплектуя элементы системы в различные комбинации, можно использовать их в качестве опалубочного стола, опорных лесов под перекрытия и лестничной башни.

Рамная опалубка представляет комбинацию из несущих рам, соединенных между собой диагональными связями при помощи флажкового замка. Стыковка рам по высоте осуществляется с помощью соединительных вставок. Более точная настройка высоты производится с помощью регулировочных опор и унивилок.

·         Быстрая сборка

·         Высокая несущая способность

·         Универсальность возможности применения

·         Доступная цена производителя

Основные элементы Рамной опалубки Table Form производятся из стальных труб: Несущие рамы из труб Ø60х3,0мм, диагональные связи из труб Ø26,8х2,8мм.

Максимально допустимая высота сборки конструкции до 18 метров.

Компания ООО ГК "АРГ-КОМПЛЕКТ" предлагает своим клиентам рамную опалубку, где максимальная высота опор достигает 18 метров, при этом шаг их установки 1,5/3 метра, высота секции - 2,0м, а ее ширина – 1,0-1,5 метра.

Рамную опалубку перекрытий можно купить по хорошим ценам в компании ООО ГК "АРГ-КОМПЛЕКТ". Здесь Вы найдете рамные опоры для опалубки перекрытия, которые служат в качестве опоры для щитов опалубки. Она облегчит работу специалистам и значительно ускорит строительство Вашего проекта.
